Kontenery do transportu wodoru
Moduły do drogowego transportu wodoru projektowane zgodnie z ADR, EN 12245 i TPED.
Więcej informacji

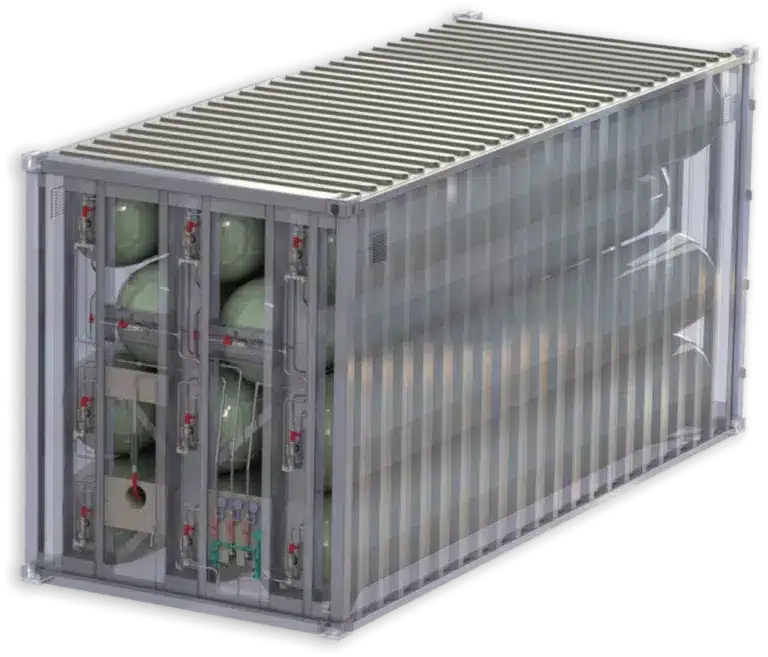

Kontenery na gaz ziemny do transportu
Zatwierdzone przez ADR kontenery do transportu CNG i biogazu zbudowane w oparciu o butle kompozytowe UMOE typu 4 – zaprojektowane z myślą o transporcie drogowym, certyfikowane zgodnie z normą EN 12245.
Produkt
Wieloelementowe kontenery na gaz CNG, biogaz i nie tylko
Gaznet dostarcza najnowocześniejsze mobilne rozwiązania magazynowania dla transportu CNG, biogazu i wodoru. Nasze kontenery budujemy we współpracy z UMOE Advanced Composite — liderem w technologii butli kompozytowych — co oznacza, że każdy wysyłany przez nas kontener ma sprawdzone w praktyce parametry wydajności, niezawodności i bezpieczeństwa.
Produkujemy wieloelementowy kontener na gaz (MEGC) do transportu i magazynowania CNG i wodoru. Przeczytaj więcej o MEGC i naszej współpracy z UMOE.
Dokumenty techniczne
Pobierz oryginalne materiały producenta z rysunkami, zdjęciami i danymi katalogowymi. Dokumenty nie są polskim tłumaczeniem.
Pobierz katalog produktów — oryginał
PDF, 8.5 MB
Ultralekkie cylindry typu 4
W naszych kontenerach do transportu gazu ziemnego zastosowano wykładzinę z tworzywa sztucznego z końcówkami ze stali nierdzewnej, owiniętą włóknem szklanym o wysokiej wytrzymałości i żywicą epoksydową. Konstrukcja typu 4 eliminuje problemy z korozją – w tym korozję galwaniczną – i znacznie zmniejsza koszty cyklu życia, zachowując jednocześnie margines bezpieczeństwa i żywotność.
Butle są testowane przy współczynniku bezpieczeństwa 3,2–3,4. Zostały zaprojektowane na ciśnienie robocze 250 barów i ciśnienie rozrywające 840 barów lub wyższe, posiadają certyfikaty zgodne z normą EN 12245 i znacznie przekraczają wymagania normy dotyczące testowania wad, testów udarności i testów ogniowych.
Ciśnienie
200–250 barów
Ciśnienie rozrywające
≥ 840 barów
Objętość cylindra
do 2400 l
Cykle uzupełniania
≥ 15,000
| Parametry techniczne | Standardowo 20 stóp | 20 stóp HC | Standardowo 40 stóp | 40 stóp HC | Naczepa rurowa 45 stóp (10 cylindrów) | Naczepa rurowa 45 stóp (12 cylindrów) |
|---|---|---|---|---|---|---|
| Standard kontenera | ISO/ADR | ISO/ADR | ISO/ADR | ISO/ADR | ISO/ADR | ISO/ADR |
| Ilość cylindrów | 9 | 11 | 18 | 22 | 10 | 12 |
| Objętość cylindrów | 1 666 | 1 666 | 1 666 | 1 666 | 1 925 | 1 925 |
| Objętość pojemnika (MEGC), L | 15 000 | 18 333 | 30 000 | 36 666 | 19 250 | 23 100 |
| Ciśnienie robocze w temperaturze 15°C, bar | 250 | 250 | 250 | 250 | 250 | 250 |
| Objętość gazu w temperaturze 15 °C, m3 | 4 587 | 5 504 | 9 174 | 11 212 | 5 285 | 6 342 |
| Masa CNG w temperaturze 15 °C, kg | 3 256 | 3 908 | 6 513 | 7 961 | 4 228 | 5 145 |
| Tara, kg | 10 500 | 12 550 | 20 400 | 25 490 | 15 100 | 17 600 |
| Masa brutto, kg | 13 756 | 16 456 | 26 913 | 33 451 | 20 100 | 22 600 |
| Naczepa w zestawie | NIE | NIE | NIE | NIE | Tak | Tak |
Dla porównania pokazano warianty standardowe; ostateczna konfiguracja ładunku, podwozia i kolektora jest potwierdzana dla każdego projektu.
Bezpieczeństwo, certyfikaty i design
Transport i przechowywanie łatwopalnego gazu pod wysokim ciśnieniem jest bezlitosne — dlatego projektujemy każdy kontener tak, aby bezpiecznie zawiódł podczas testów ognia, zmęczenia, naprężeń i uderzeń. Materiał cylindra z włókna szklanego i konstrukcja pojemnika współpracują ze sobą.
Ochrona przed uderzeniami zewnętrznymi
Ściany boczne ze stali lub aluminium chronią cylindry przed uderzeniami zewnętrznymi podczas transportu i przenoszenia.
Certyfikat ADR/TPED
Zaprojektowane, obliczone i przetestowane zgodnie z ADR (transport towarów niebezpiecznych). Wszystkie badania homologacyjne przeprowadzone wspólnie z DNV-GL, certyfikowane zgodnie z TPED/ADR.
Margines próby ogniowej
Butle przewyższają wymagania dotyczące próby ogniowej 8 razy — operatorzy mogą zamontować urządzenia nadciśnieniowe/uwalniające ciepło lub polegać na własnym marginesie butli.
Dlaczego kompozyt zamiast stali?
Materiały kompozytowe zapewniają właściwości niekorozyjne, szeroką tolerancję temperaturową (-40°C do +65°C), wysoką wytrzymałość zmęczeniową, zwiększone bezpieczeństwo i wydłużoną żywotność w trudnych i niebezpiecznych środowiskach. W porównaniu ze stalą nasze kontenery zapewniają redukcję masy aż do 70% na poziomie butli.
Magazyn stacjonarny również
Butle typu 4 pasują również do stacjonarnych rozwiązań magazynowania CNG zaprojektowanych na ciśnienia do 250 barów – w różnych konfiguracjach w zależności od objętości i zajmowanej powierzchni. Zobacz naszą pełną ofertę produktów.
