Magazynowanie wodoru
Zbiorniki wysokociśnieniowe typu IV do magazynowania wodoru, CNG i biogazu – posiadają homologację typu zgodnie z EN 12245, ADR i TPED.
Produkt

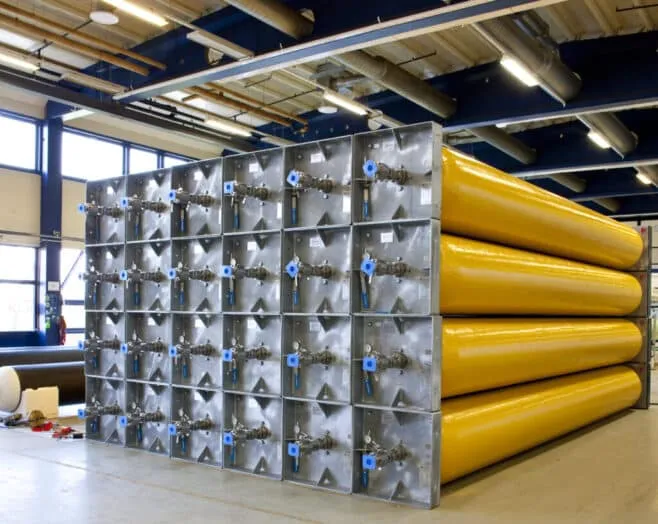

Zbiorniki wysokociśnieniowe zaprojektowane dla parków magazynowania wodoru
Gaznet dostarcza zbiorniki wysokociśnieniowe typu IV do magazynowania wodoru, CNG i biogazu. W każdym zbiorniku zastosowano plastikową wykładzinę z występami końcowymi ze stali nierdzewnej i kompozytową powłokę zewnętrzną z lekkiego włókna szklanego i żywicy epoksydowej o wysokiej wytrzymałości. Konstrukcja zapewnia najwyższy poziom bezpieczeństwa podczas wysokociśnieniowego magazynowania i transportu dużych ilości wodoru – przy konkurencyjnej cenie za kg zmagazynowanego wodoru.
Zbiorniki posiadają homologację typu zgodnie z normami EN 12245, ADR i TPED. W porównaniu do stalowych płoz o porównywalnej pojemności, zbiorniki ciśnieniowe typu IV zapewniają do 70% redukcję masy.
Dokumenty techniczne
Pobierz oryginalne materiały producenta z rysunkami, zdjęciami i danymi katalogowymi. Dokumenty nie są polskim tłumaczeniem.
Pobierz katalog produktów — oryginał
PDF, 8.5 MB
Dane techniczne
Ocena ciśnienia
do 450 barów
Objętość na naczynie
1666–2500 l
Pojemność kontenera
do 42 350 WV
Współczynnik bezpieczeństwa
≥ 3.0
Zakres temperatur
−40°C / +65°C
Certyfikaty
EN 12245-3 / ADR / TPED / PED
Niestandardowe rozwiązania kolektorów dostępne na życzenie.
| Parametry techniczne | Jednostka | Standard ISO 20 stóp | Wysoka kostka ISO o wysokości 20 stóp | Standard ISO 40 stóp | Wysoka kostka ISO o wysokości 40 stóp | Standard ISO 45 stóp | Wysoka kostka ISO o wysokości 45 stóp |
|---|---|---|---|---|---|---|---|
| Liczba cylindrów | # | 9 | 11 (9*) | 18 | 22 (18*) | 18 | 22 (18*) |
| Objętość cylindra | L | 1 666 | 1 666 | 1 666 | 1 666 | 1 925 | 1 925 |
| Całkowita objętość magazynu (wc) | L | 15 000 | 18 333 | 30 000 | 36 666 | 34 650 | 42 350 |
| Pojemność magazynowania (Wp 250 bar) | kg | 278 | 339 | 555 | 678 | 641 | 783 |
| Pojemność magazynowania (Wp 300 bar) | kg | 323 | 394 | 645 | 788 | 745 | 911 |
| Pojemność magazynowania (Wp 350 bar) | kg | 360 | na | 720 | na | 831 | na |
| Pojemność magazynowania (Wp 425 bar)* | kg | na | 438* | na | 877* | na | 1 013* |
| Wysokość | mm | 2590 | 2894 | 2590 | 2894 | 2590 | 2894 |
Wartości katalogowe są punktem wyjścia; Ostateczny układ magazynu i konfiguracja rozdzielacza są potwierdzane dla każdego projektu.
Dlaczego włókno szklane zamiast stali lub włókna węglowego
Zbiorniki ciśnieniowe z włókna szklanego łączą w sobie właściwości antykorozyjne (brak ryzyka utleniania galwanicznego), doskonałą trwałość zmęczeniową, szeroką tolerancję temperaturową, długą żywotność i zwiększone bezpieczeństwo. Łącznie te właściwości konsekwentnie rzucają wyzwanie – i pokonują – alternatywy ze stali i włókien węglowych pod względem kosztów w całym cyklu życia.
Zbudowany do transportu ADR
Nasze kontenery do transportu CNG i biometanu są w pełni zgodne z ADR i zbudowane zgodnie z Dyrektywą o urządzeniach ciśnieniowych. Nawet w najcięższych warunkach — sól, wilgoć, ekstremalne warunki pogodowe — zbiorniki zachowują certyfikowany margines bezpieczeństwa. Minimalna konserwacja, dziesięciolecia obsługi.
Pozostałe produkty
Kontenery do transportu wodoru
Moduły do drogowego transportu wodoru projektowane zgodnie z ADR, EN 12245 i TPED.
Więcej informacji

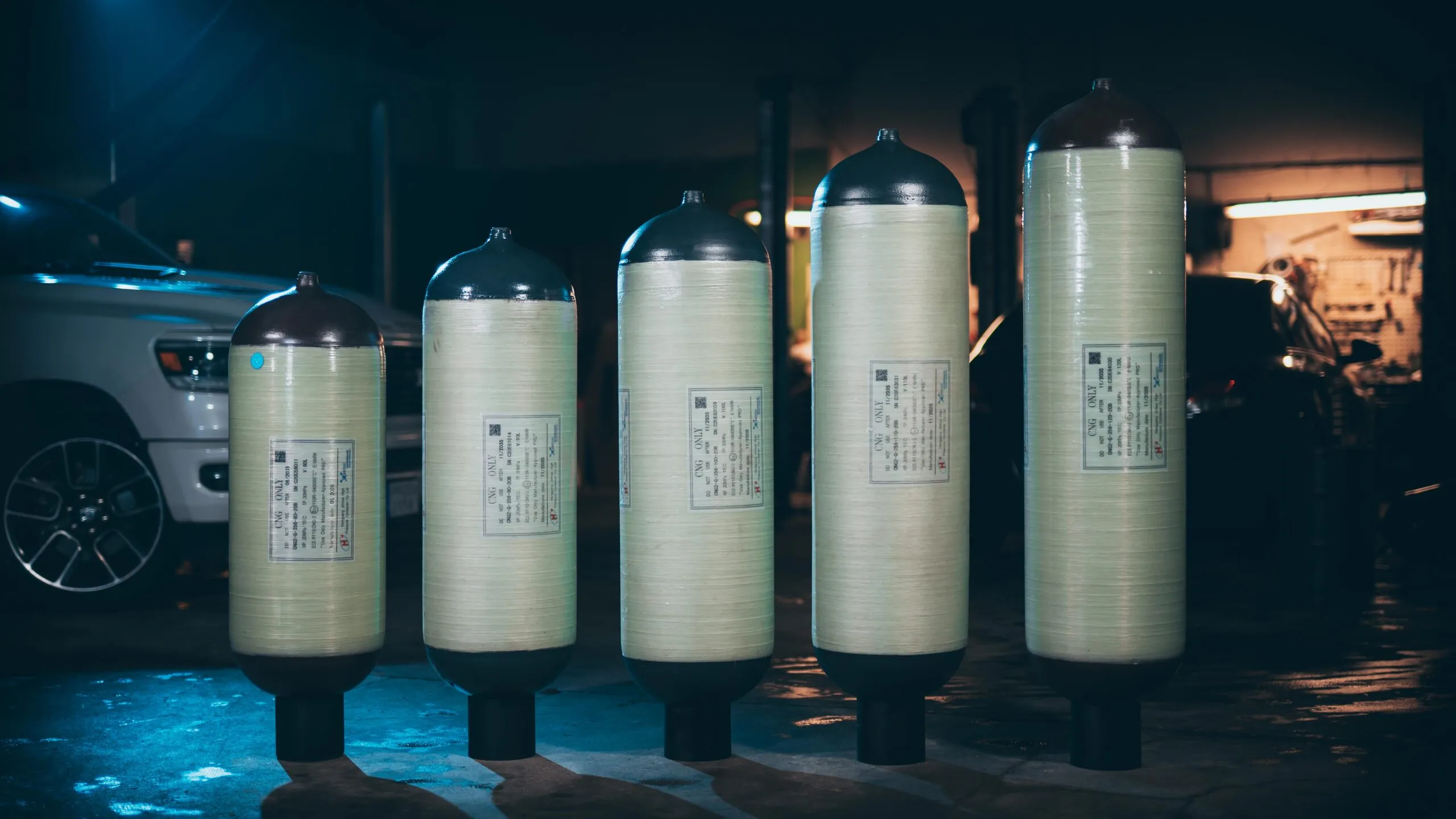

Kontenery biometanu typu 2
Lekkie butle typu 2 w kontenerach hakowych do transportu biometanu i CNG.
Więcej informacji

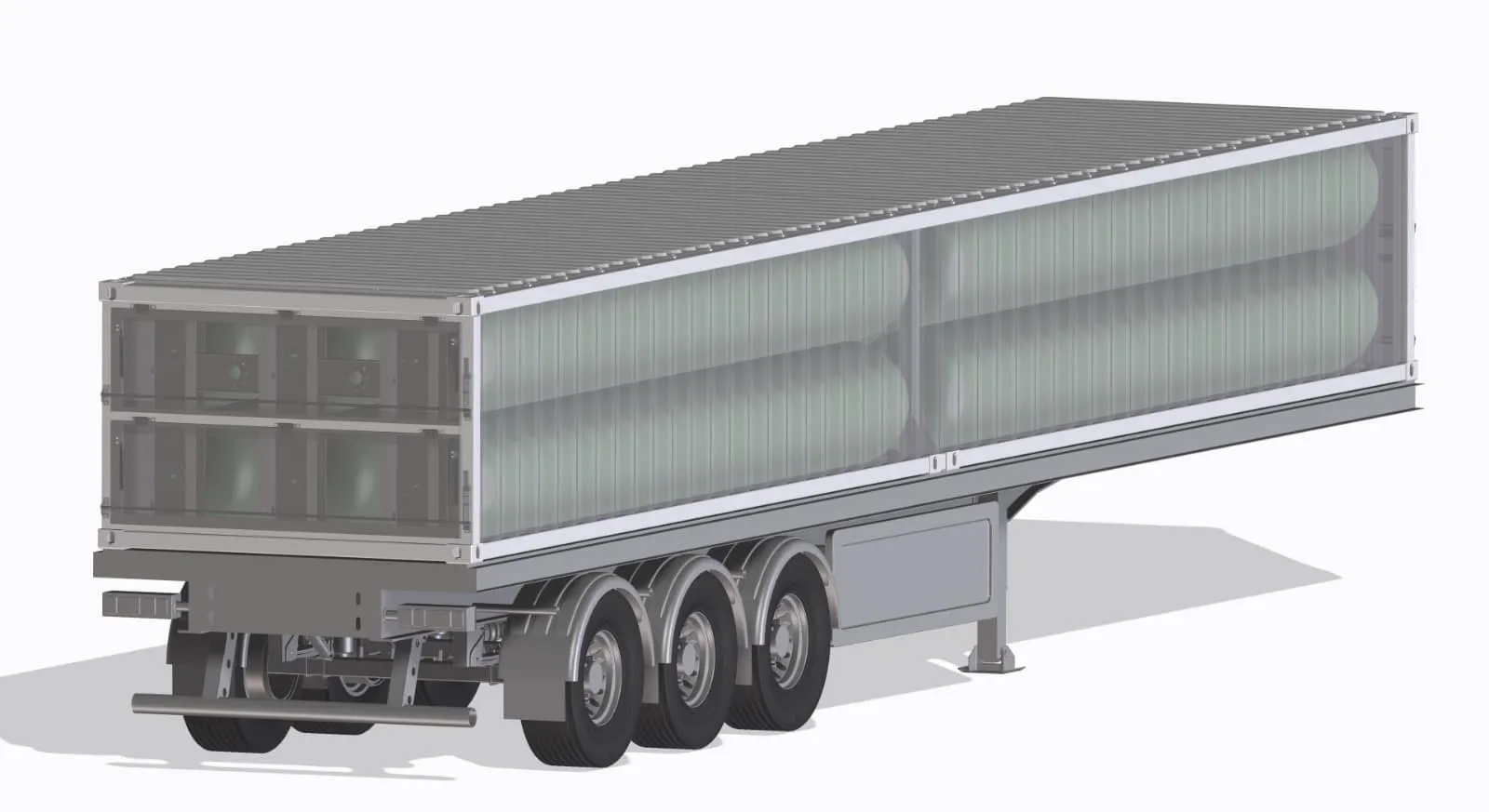

Naczepa do transportu biometanu
Naczepa z butlami UMOE typu 4 — lżejsza i bardziej kompaktowa niż rozwiązania z butlami stalowymi typu 1.
Więcej informacji

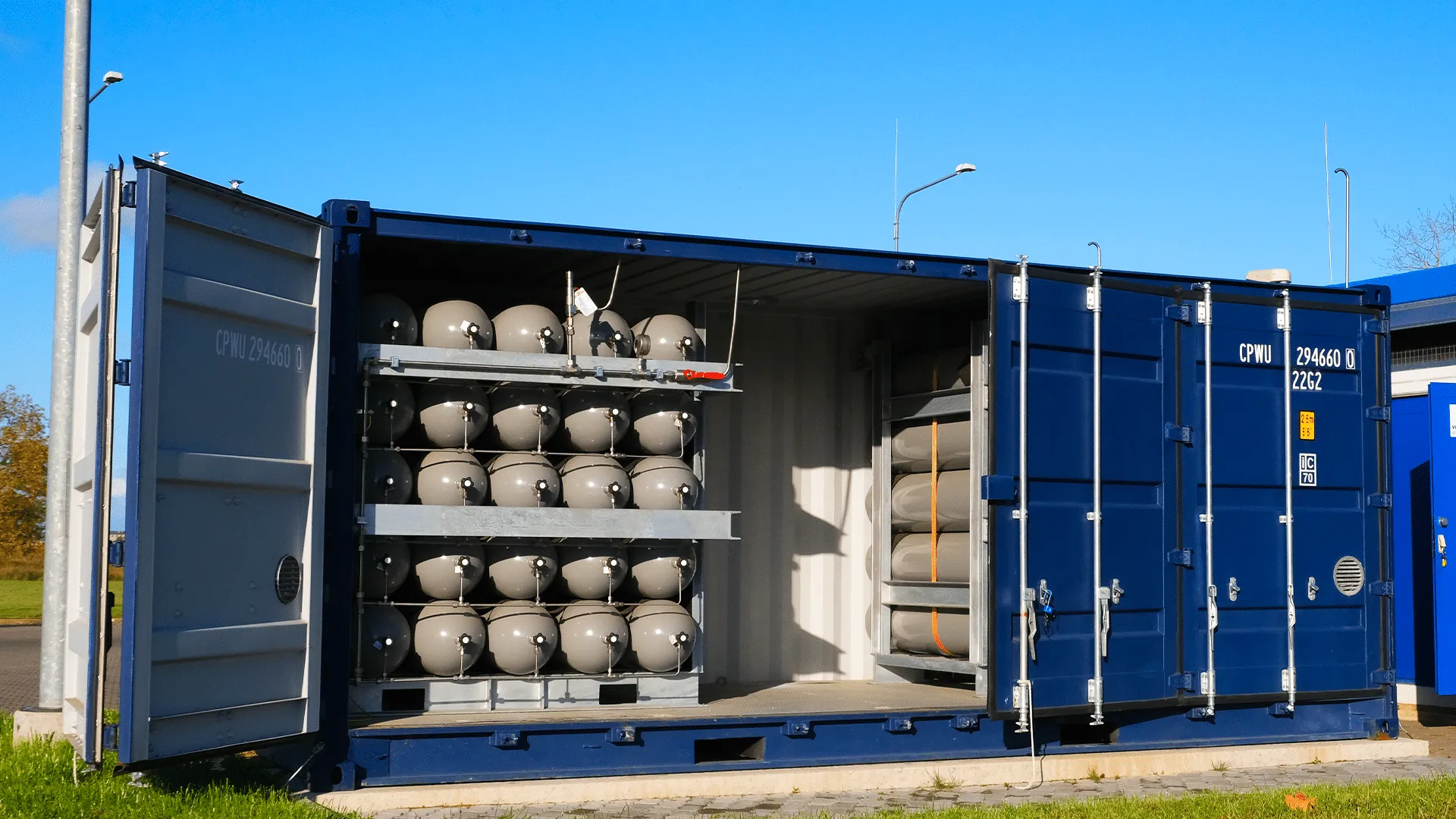

Stalowe magazyny gazu na zamówienie
Zespoły stalowych butli do wodoru, CNG i biogazu projektowane według wymagań klienta.
Więcej informacji

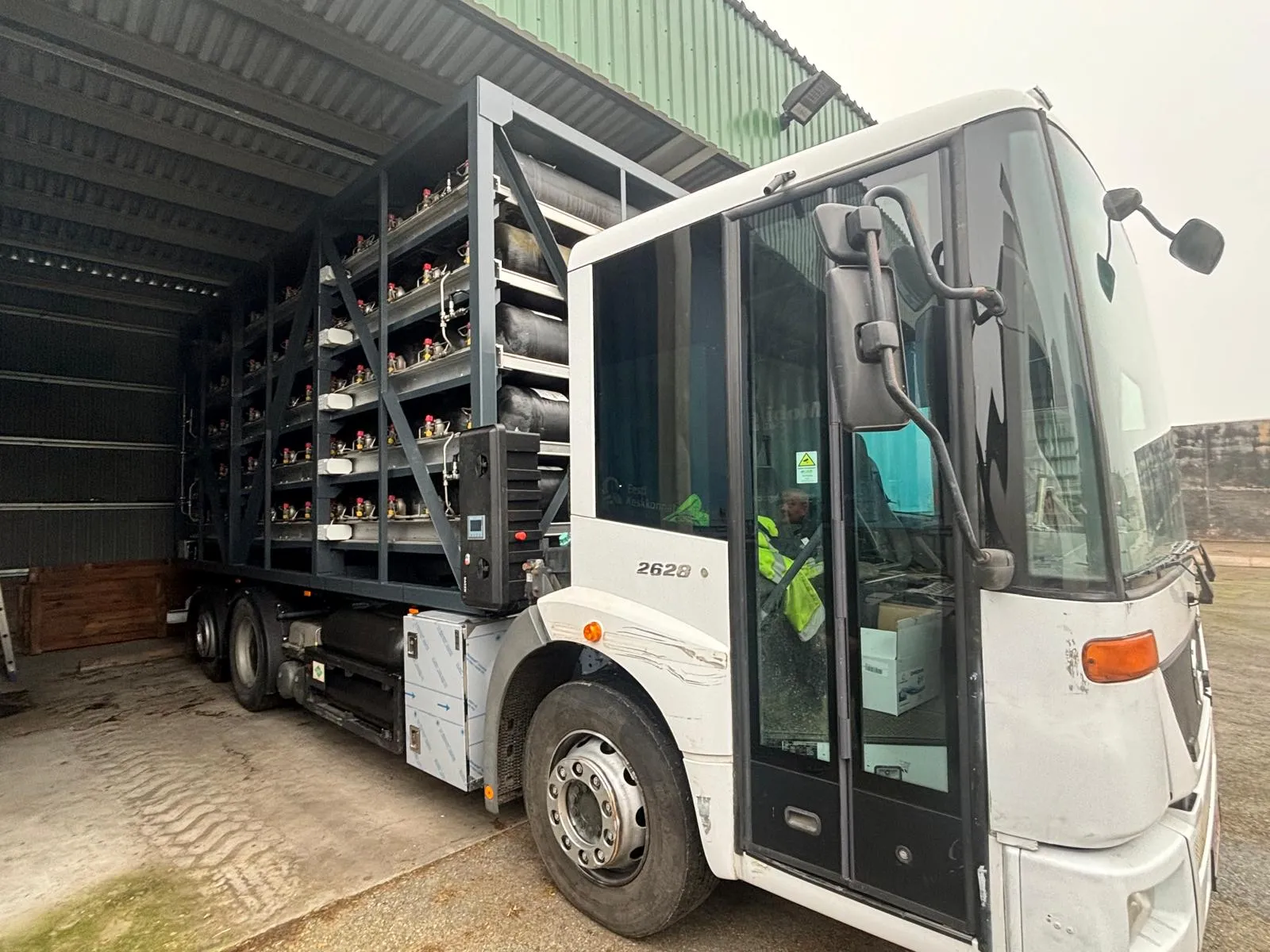

Mobilna stacja tankowania CNG z MEGC
